| 型號 | FDH-SDC-70ML-BC-G6- 00D0000000-T00 | FDH-SDC-70ML-BC-G6- 00D0000L00-T00 | FDH-SDC-120ML-C1- G6-00D0000000-T00 | FDH-SDC-120ML-C1-G6-00D0000L00-T00 |
| 通道數 | 單通道 | |||
| 長x寬x高/mm | 175x90x133 | 159x82x110 | ||
| 重量/Kg | 1.9 | 1.2 | 1.3 | |
| 容量/ml | 70 | 120 | ||
| 額定氣壓/Mpa | 0.5-6 | |||
| 電源 V/Hz | 設備電壓 DC24V (,IO或者485 接入設備提 供電源) | |||
| 額定功率/W | 24 | |||
| 耗氣量 m3/min | 0.09 | |||
| 進氣管徑/mm | 8 | |||
| I/O 線m | 2 | |||
| 缺 功能 | ○ | ○ | ○ | ○ |
| 長短釘檢測功能 | - | ○ | - | ○ |
| 長短釘檢測 精度/mm | - | ±0.2 | - | ±0.2 |
| 示教器 | 可選配 | |||

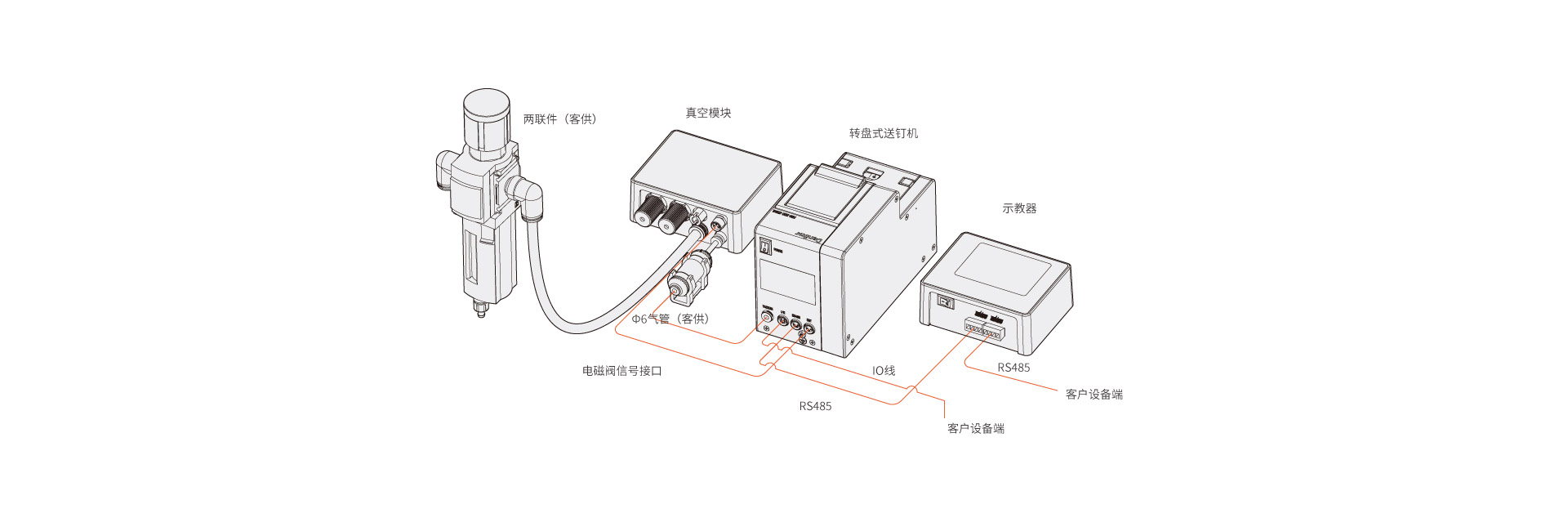

| 真空模塊 | 選配， 消音器 或快插式 | |||
| 類型 | 型號 | 長x寬x高 mm | 類別 | 線纜 | 真空過濾器 |
| 真空模塊 | OFD-SVM-00-V1-M | 102x80x40 | OFD-SVM-00-V1-M | 含2m三芯通訊線 | 1 |
| 真空模塊 | OFD-SVM-00-V1-Q | 102x80x40 | OFD-SVM-00-V1-Q | 含2m三芯通訊線 | 1 |
| 示教器 | OFD-SFP-00-V3 | 102x86x40 | OFD-SFP-00-V3 | 含4m RS485四芯線 | - |
螺釘適用范圍
| 送釘機型號 | 螺紋直徑M | 螺桿長度 L | 螺帽直徑D | 螺帽厚度T | 長徑比 |
| FDH-SDC-70ML | 1~2mm | Max. 7.5mm | Max. 7.5mm | 0.15~2mm | LDR：(L+T)/D≤1 |
| FDH-SDC-120ML | 0.5~1.6mm | Max. 5.5mm | Max. 5.5mm | 0.15~2mm | LDR：(L+T)/D>1 |
* 如上數據為實驗室實測數值.
